在汽车、航空、铁路等工业领域中，防火阻燃性能是非常重要的。尤其在交通运输中，若不慎起火，将会造成大面积的燃烧并会释放出有害物质，继而造成人员伤亡，损失惨重。为了避免此类风险，在一些关键部位使用防火阻燃材料是打造安全环境的重要保障。比如用于车身密封和缓冲的硅胶泡棉，在工业级别上的阻燃要求需要达到最严格的UL94 V-0和HF-1级别。

以下介绍关于根据 UL94 的测试标准及方法，在垂直方向和水平方向的阻燃现象，以及实验室简易检测的方法与标准，能够帮助我们更好的了解和评估材料的阻燃防火性能。

PART ONE UL94 测试标准和方法

检测仪器

UL94 水平和垂直燃烧试验箱、本生灯、支架

垂直测试

测试步骤

1.制样：取 125±5mm×13.00±0.5mm×Thickness 规格试样两组，每组 5 个(样品尺寸的最大厚度和最小厚度都要提供，若测试的结果不一致，则中间厚度也要提供，最大厚度不得超过13mm)。

2.预处理：

①在 23±2℃，50±10% RH 的环境条件下放置至少 48h;

②70±2℃老化 168±2h，然后在干燥器中放置至少 4h 冷却至室温。

3.操作步骤

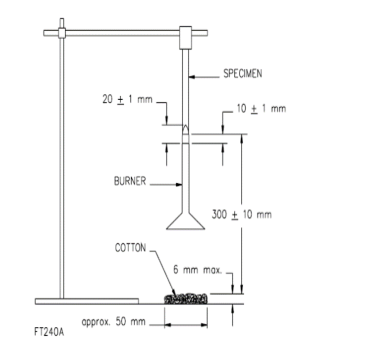

1)如右图所示，在试样上端 6mm 部位夹紧试样，使试样垂直放置;

2)通过调节本生灯，使火焰高度20±1mm，本生灯置于样品下方正中心位置，灯口距样品底端10±1mm，正下方铺有不重于0.08g的吸水的100%的脱脂棉(50×50mm，不超过6mm厚);

3)点火，时间为10±0.5s，点火10±0.5s 后以300mm/s 的速度移开本生灯至少150mm，同时开始，记录余焰时间t 1 (如果在此期间试样滴下熔融或燃烧的物质，倾斜喷灯最大至45°，避免熔融的物质滴入喷火管中)，余焰停止时应立即点燃10±0.5s，点火10±0.5s后以300mm/s的速度移开，本生灯至少移开150mm，同时记录余焰时间t 2 和余灼时间t 3 。

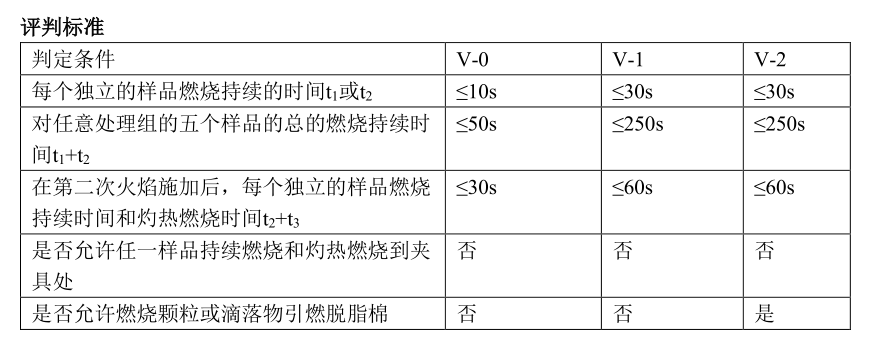

水平测试

测试步骤

1.制样：取150±5mm×50±1mm×Thickness规格试样两组，每组5个(样品尺寸的最大厚度和最小厚度都要提供，若测试的结果不一致，则中间厚度值样品也要提供，最大厚度不得超过13mm)。

2.预处理：

①在 23±2℃，50±10%RH 的环境条件下放置至少 48h;

②70±2℃老化 168±2h，然后在干燥器中放置至少 4h 冷却至室温。

3.操作步骤：

a) 在样品的25mm，60mm，120mm处做参考标记;

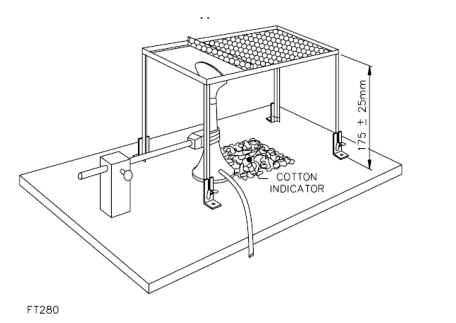

b) 搭建装置，如右图所示，整个支架为175±25mm，本生灯灯尖离样品的距离为13±1mm，在铁丝网水平面正下方底部放置50mm×50mm，不超过6mm厚的吸水脱脂棉;

c) 调整本生灯火焰为高度38mm的蓝光;

d) 用本生灯外焰施加于水平放置在铁丝网上的泡棉的一侧，施加火源时间为60s，然后移开火焰，离样品100mm或更远的距离，同时启动记录时间装置，若火焰达到25mm刻度标记时，无论火焰在样品的底部、顶部或边缘，都要启动另一个计时装置，测定样品的燃烧速率。

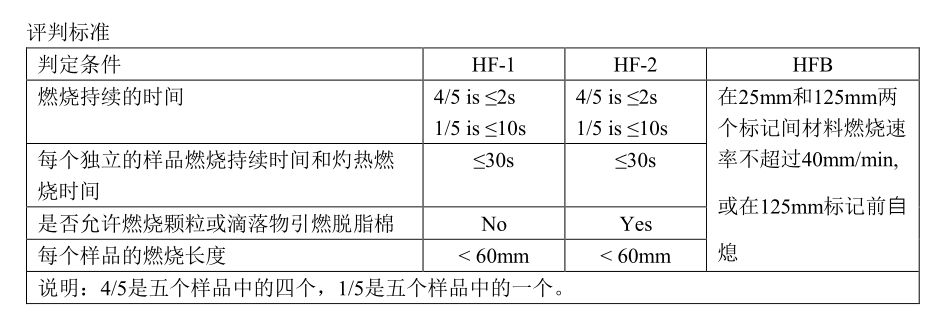

评定方法：

UL94 HBF：在25mm及125mm两个标记间材料燃烧不超过40mm/min,或在125mm标记前自熄，但不符合UL94 HF-1及UL94 HF-2的要求;

UL94 HF-1：一组5个试样中至少有4个明燃时间≤2s，任何一个试件的明燃时间不超过10s。经过60mm标记后，试样未能破坏。点燃源移开后，或经过60mm标记后，试件燃烧试件不超过30s，无熔滴;

UL94 HF-2：一组5个试样中至少有4个明燃时间≤2s，任何一个试件的明燃时间不超过10s。经过60mm标记后，试样未能破坏。点燃源移开后，或经过60mm标记后，试件燃烧试件不超过30s，熔滴点燃脱脂棉;
